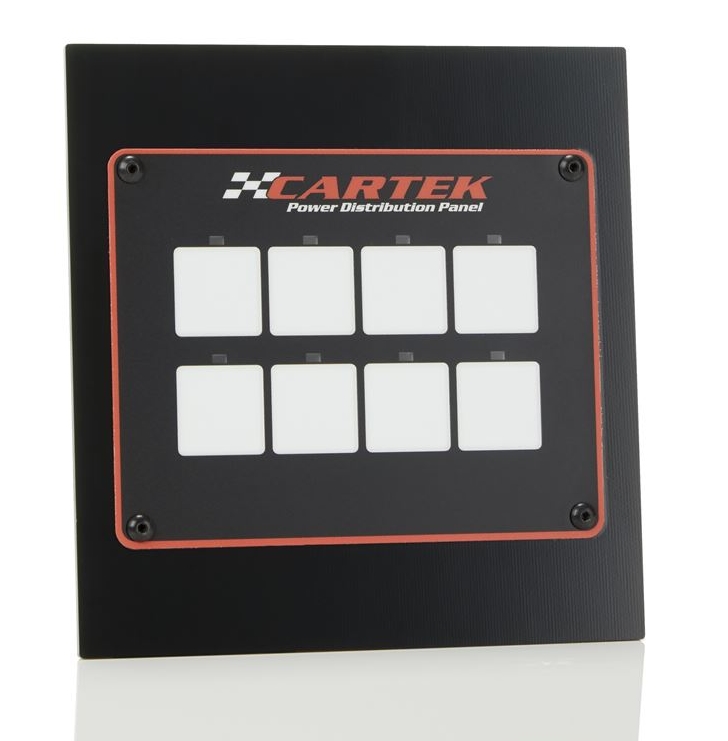

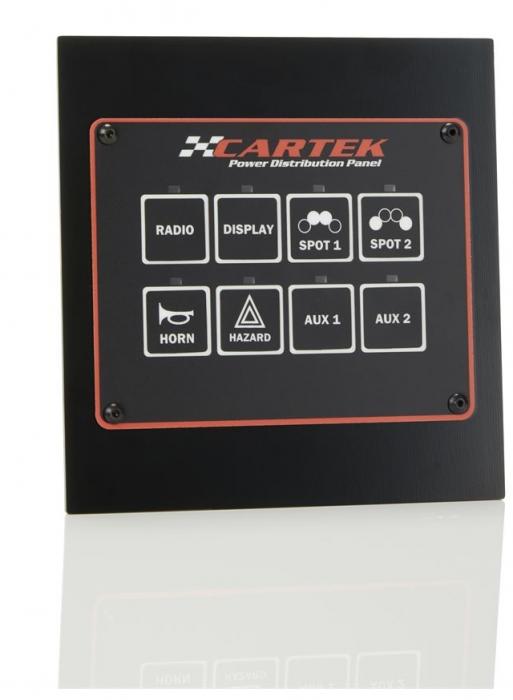

Das CARTEK Power Distribution Panel ist eine voll integrierte, vollelektronische Lösung für die Stromverteilung in Renn- und Rallyefahrzeugen.
Entwickelt, um 8 Sicherungen, Relais und Schalter sowie eine Vielzahl von Steuersystemen zu ersetzen, vereinfachen diese Einheiten daher die Verkabelung erheblich, reduzieren die Bauzeit, sparen Gewicht und maximieren die Zuverlässigkeit.

Wie funktioniert es?


Das Power Distribution Panel nimmt den +12V-Strom direkt von der Batterie und verteilt ihn dann an alle elektrischen Systeme im Fahrzeug.
Alle 8 Stromausgänge des Power Distribution Panels werden über die Drucktasten an der Frontplatte oder über externe Schalter und Eingänge gesteuert. Alle 8 Stromausgänge sind mit 6 wählbaren Stromeinstellungen vollständig geschützt, so dass keine Sicherungen oder Schutzschalter mehr erforderlich sind. Die Funktion jedes Kanals ist ebenfalls aus 8 verschiedenen Funktionen wählbar.



Bedienung

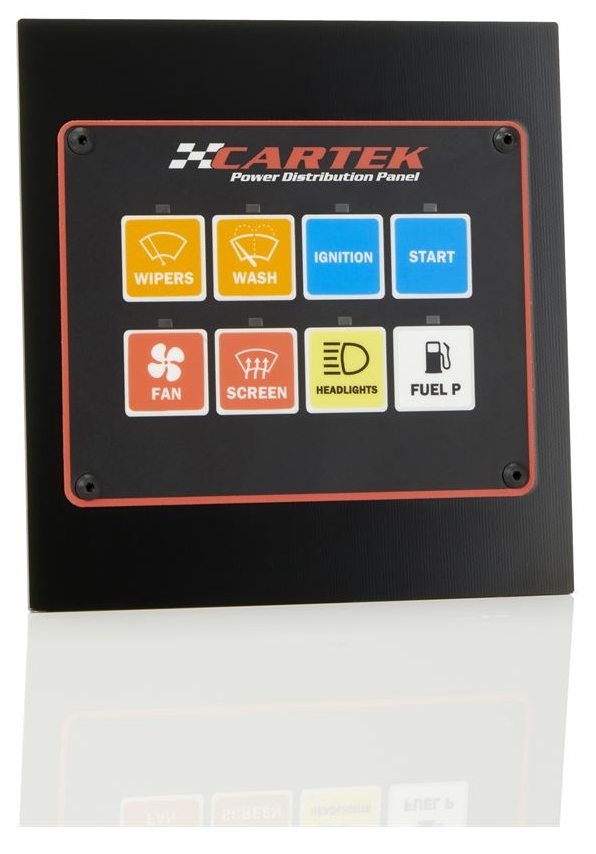

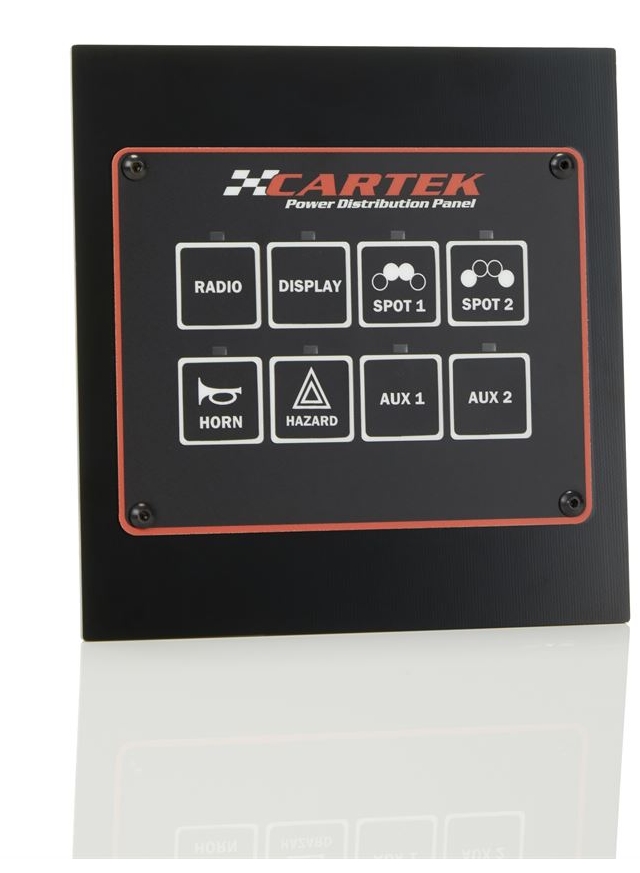

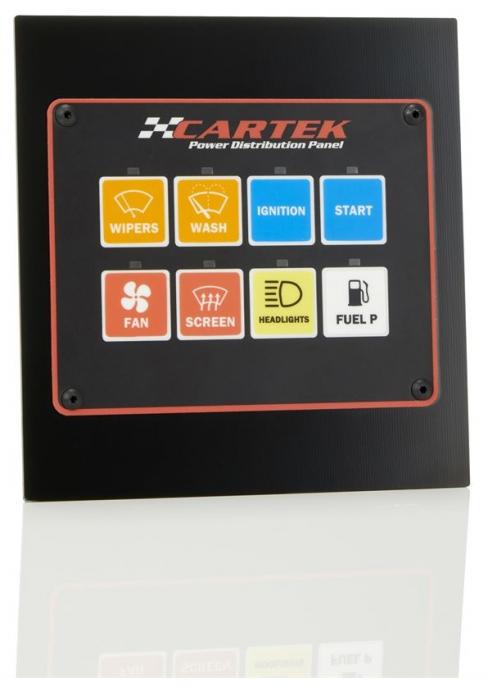

Nach der Konfiguration des Stromverteilungspanels wird jeder Kanal durch Drücken der entsprechenden Drucktaste auf der Vorderseite oder durch externe Signale, z. B. vom Steuergerät oder von separaten externen Schaltern, bedient (siehe Einzelheiten weiter unten). Über jedem Druckknopf befindet sich eine Status-LED: Keine LED = Kanal AUS. - LED leuchtet = Kanal EIN. - LED blinkt = Überstrom oder Kurzschluss erkannt. Beim Einschalten führen alle Kanäle einen System-Reset durch, was durch zweimaliges Blinken aller 16 LEDs angezeigt wird.


Merkmale

8 benutzerkonfigurierbare Kanäle (kein Laptop erforderlich)
Wählbare Stromeinstellungen von 5, 10 oder 15 Ampere. Kombinieren Sie zwei Kanäle miteinander für 20, 25 oder 30 Ampere
Wählbare Funktionen wie z.B.:

Momentanbetrieb (Anlasser, Waschmaschinenpumpe usw.)
Verriegelung (mit Speicher)
Selbsthaltend (ohne Speicher)
Selbsthaltung mit Zeitverzögerung (beheizter Bildschirm)
Blinken (Blinker etc.)
Umschalten (Scheinwerfer Fernlicht/Abblendlicht)
0v Momentanbetrieb (Verwendung als normaler Schalter für ECU Map etc.)

Überstrom- und Kurzschlussschutz - keine Sicherungen oder Relais erforderlich.

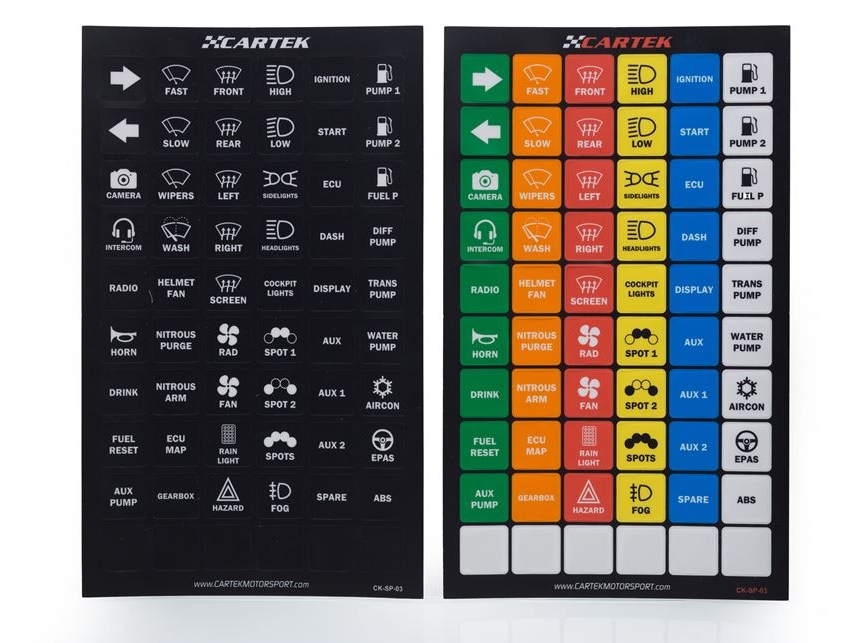

Mehrfarbiges Beschriftungsblatt für eine vollständige Anpassung enthalten.
2 Einstellungen für die Hintergrundbeleuchtung als Standard.
8 Momentanschaltereingänge - jeder Kanal kann über einen zusätzlichen Schalter oder das Cartek Wireless Control System bedient werden.
8 ECU-Eingänge - ermöglichen das Einschalten von Kanälen wie Kraftstoffpumpen durch die ECU.
4 dedizierte Funktionseingänge - Blitzlichteingang für Lichter, Wascheingang für Scheibenwischer, Wischerparkposition usw.
