Diese Geräte wurden entwickelt, um 16 Sicherungen, Relais und Schalter sowie eine Vielzahl wählbarer Steuerfunktionen zu ersetzen. Auf diese Weise lässt sich die Verdrahtung stark vereinfachen, die Bauzeiten verkürzen sich, das Endprodukt wird leichter, und die Verlässlichkeit wird maximiert.

Funktionsweise
Der Stromkreisverteiler wird mit 12V Strom direkt vom Akku versorgt und verteilt den Strom anschließend an alle elektrischen Systeme im Auto. Alle 16 Stromausgänge des Stromkreisverteilers werden durch die Tasten auf dem Vorderpaneel gesteuert, lassen sich jedoch auch durch externe Schalter und Signaleingänge steuern. Alle 16 Stromausgänge sind durch 7 wählbare Stromeinstellungen komplett geschützt, wodurch die Notwendigkeit von Sicherungen oder Leistungsschaltern entfällt. Die Funktion jedes Kanals lässt sich auch aus einer Reihe von 8 verschiedenen Optionen auswählen.

Features
● 16 vom Nutzer konfigurierbare Kanäle (kein Laptop erforderlich).
● Wählbare Stromeinstellungen von 0, 5, 10 oder 15 Amps. Um 20, 25 oder 30 Amps zu erreichen, können zwei Kanäle miteinander kombiniert werden.
● Für z.B. Pumpen und Lüfter gibt es einen Anlaufzeitraum bei dem mehr wie 15A verwendet werden können.
● Wählbare Funktionen wie z.B.:
-Kurzzeitwirkung (z.B. Anlasser, Waschanlagenpumpe usw.)
- Speicherung (mit Speicher)
- Speicherung (ohne Speicher)
- Speicherung mit Timer (z.B. Beheizte Windschutzscheibe)
- Blinksignal (z.B. Blinker)
- Umschaltung (z.B. Fernlicht/Abblendlicht)
- 0V-Kurzzeitwirkung (kann als normaler Schalter für Motorsteuerungs-Map u.a. verwendet werden)
● Schutz vor Überstrom und Kurzschlüssen - keine Sicherungen oder Relais erforderlich.
● 2 Akku-Trennschalter XR Eingänge, mit denen der Stromkreisverteiler mithilfe des Akku-Trennschalters XR abgeschaltet werden kann.
● Mit speziellem Scheibenwischer-Modul in der Standardausführung.
● 16 Schalter-Eingänge mit Kurzzeitwirkung, mit denen sich jeder Kanal durch Fernschalter oder vom drahtlosen Cartek Steuersystem bedienen lässt.
● 16 Motorsteuerung-Eingänge - ermöglicht es der Motorsteuerung, Kanäle wie Kraftstoffpumpen, Lüfter usw. zu steuern.
● 4 spezielle Funktionseingänge - eingehende Blinksignale für Leuchten, Wascheingang für Scheibenwischer, Ruheposition der Scheibenwischer usw.

Leichtes Programmieren

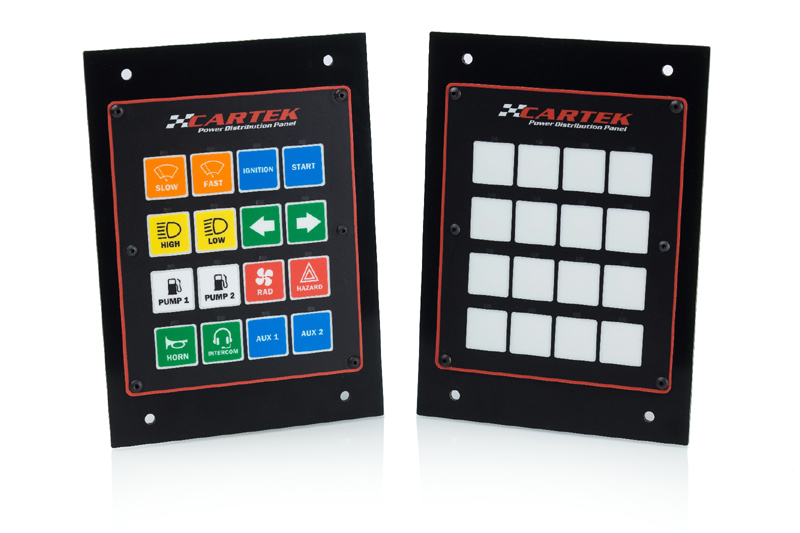

Im Gegensatz zu den meisten Stromkreisverteiler-Modulen auf dem Markt kann unser Stromkreisverteiler ohne Laptop konfiguriert werden. Festgelegte Optionen für die Funktionalität und die aktuellen Einstellungen können im Rahmen eines einfachen Prozesses über das Schaltpaneel ausgewählt werden (siehe Tutorial-Video). So spart der Nutzer Zeit sowie jegliche ggf. anfallende Arbeitskosten in Verbindung mit der Einrichtung.

Das CARTEK Stromkreisverteiler-Paneel ist eine der kostengünstigsten Lösungen auf dem Markt, da das Schaltpaneel als Teil des Sets konzipiert ist. Die meisten anderen Stromkreisverteiler-Module erfordern hingegen teure CAN-Bus-Schalttafeln, die separat erworben und programmiert werden müssen.

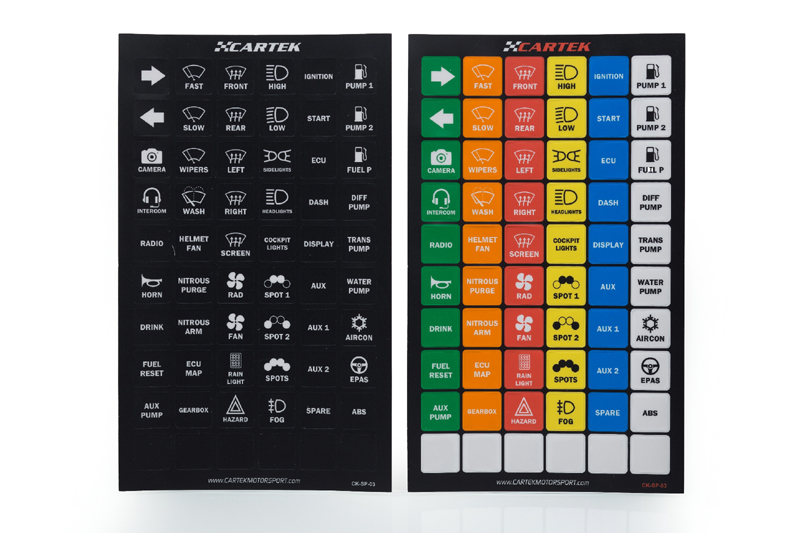

Im Lieferumfang jedes Stromkreisverteilers sind zwei Aufkleber-Sets enthalten:

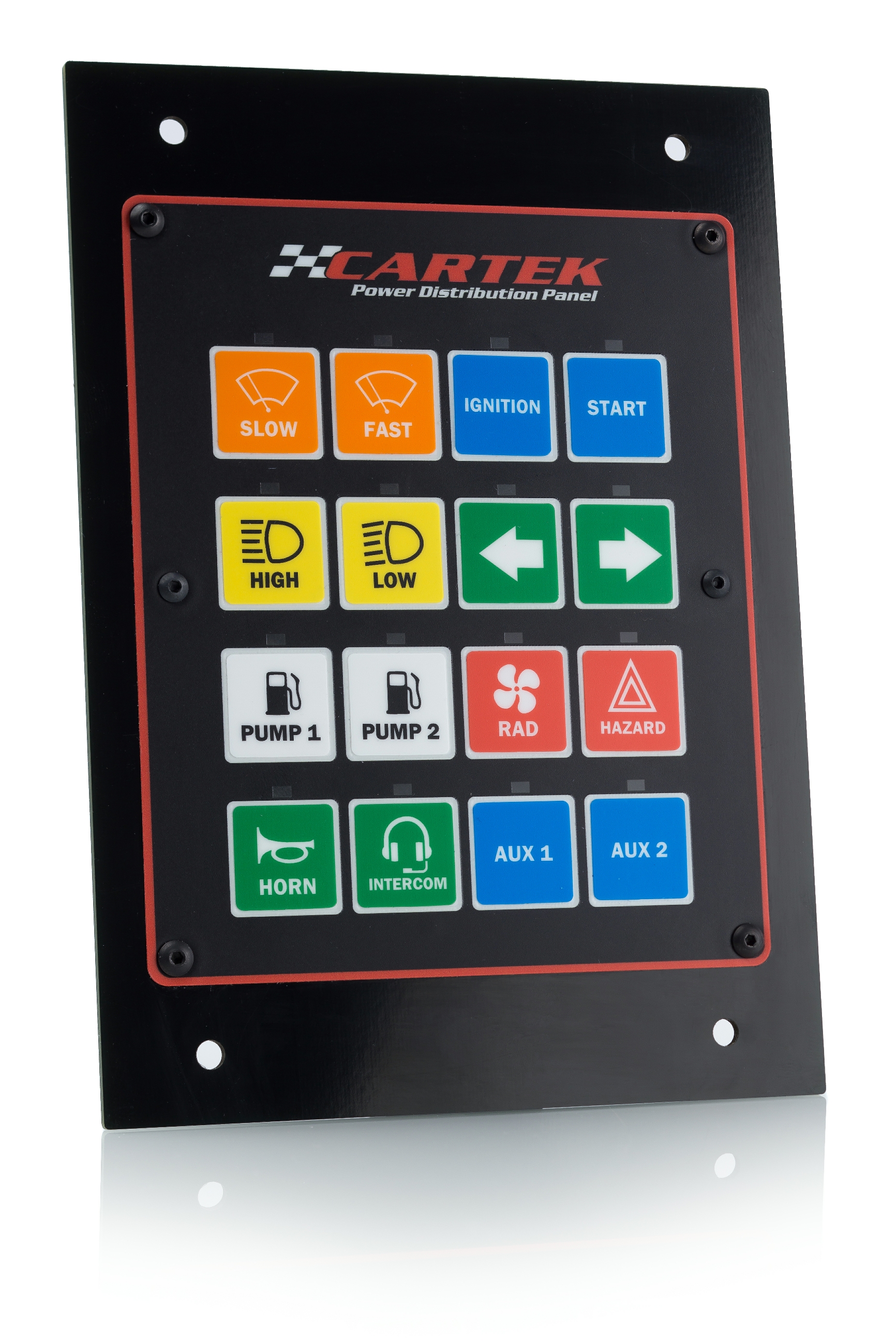

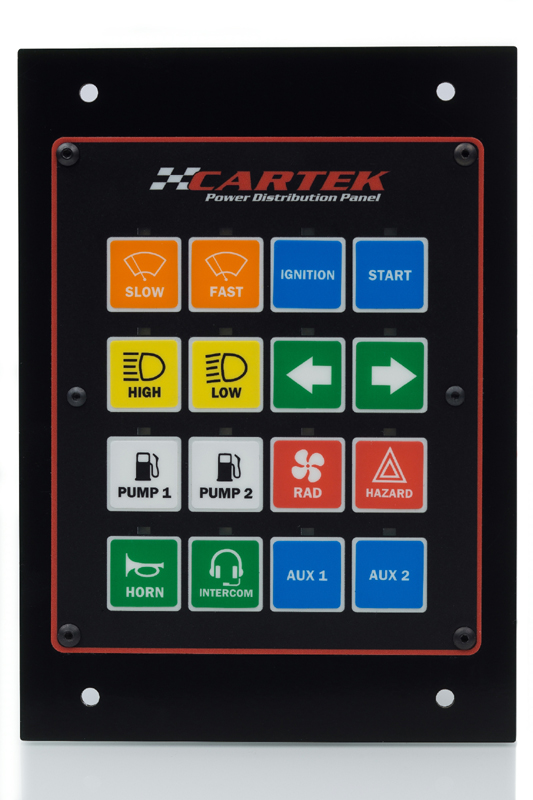

1) Set mit farbigen Aufklebern

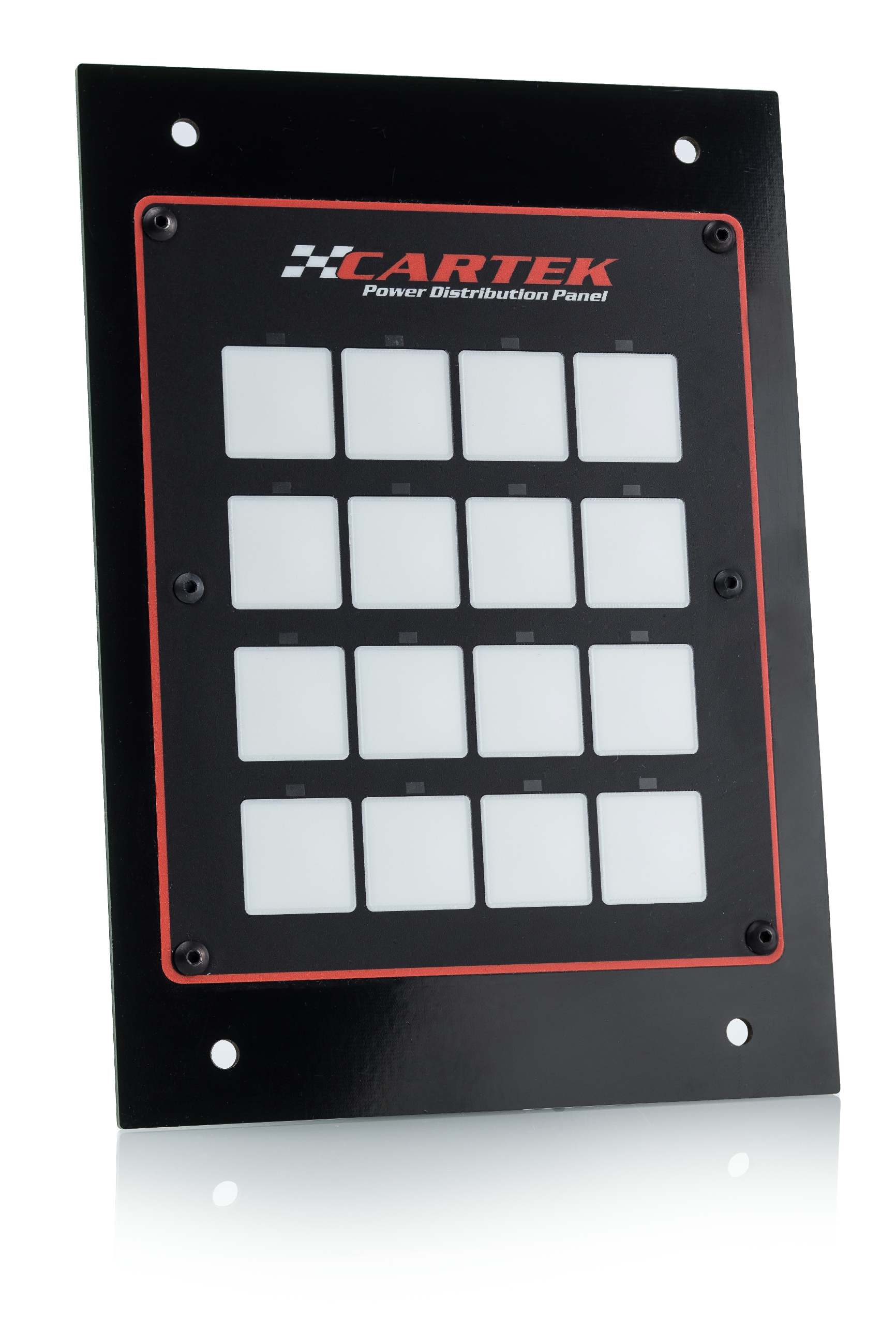

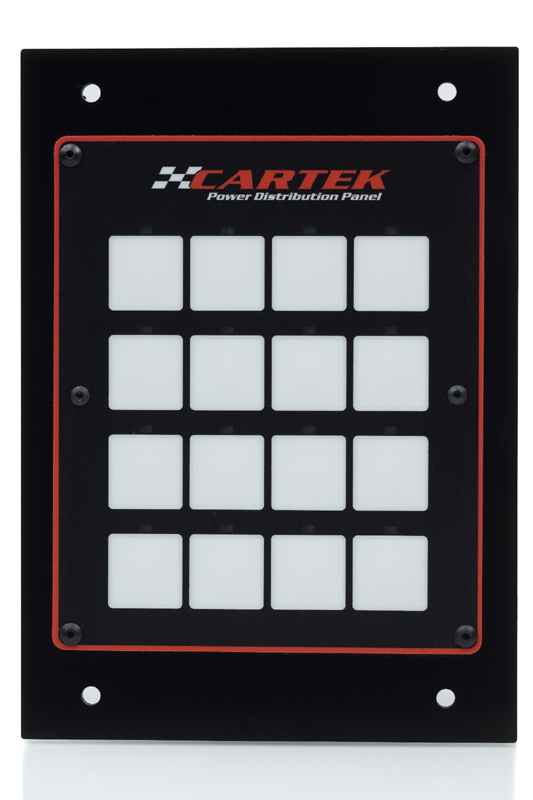

2) Set mit schwarz-weißen Aufklebern

Beide Aufklebersets ermöglichen Rückbeleuchtung.


CARTEK bietet eine Reihe von Verbindungspaketen, von denen jedes separat verkauft wird

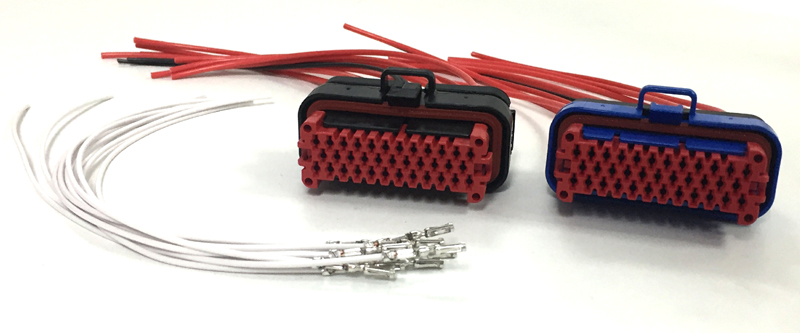

CK-PDP-CC: Zwei Anschlüsse und 39 gewellte Drähte (Drahtlänge 30-50cm)

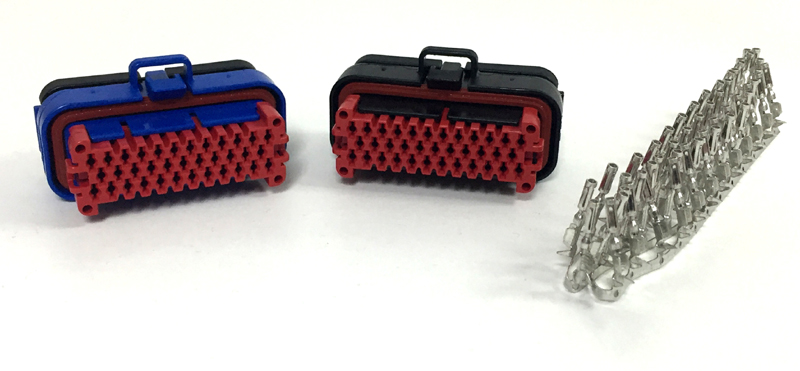

CK-PDP-LF: Zwei Anschlüsse und 50 lose Crimps (Verdrahtungs- und Crimpzange TE 354940-1 erforderlich)

Technische Spezifikationen:

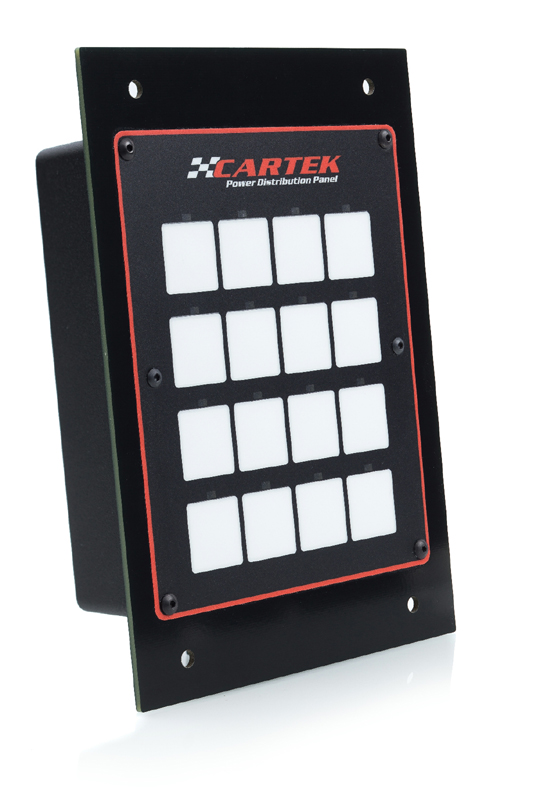

Größe: B=108mm, H=30mm, L=85mm
Gewicht: 625g

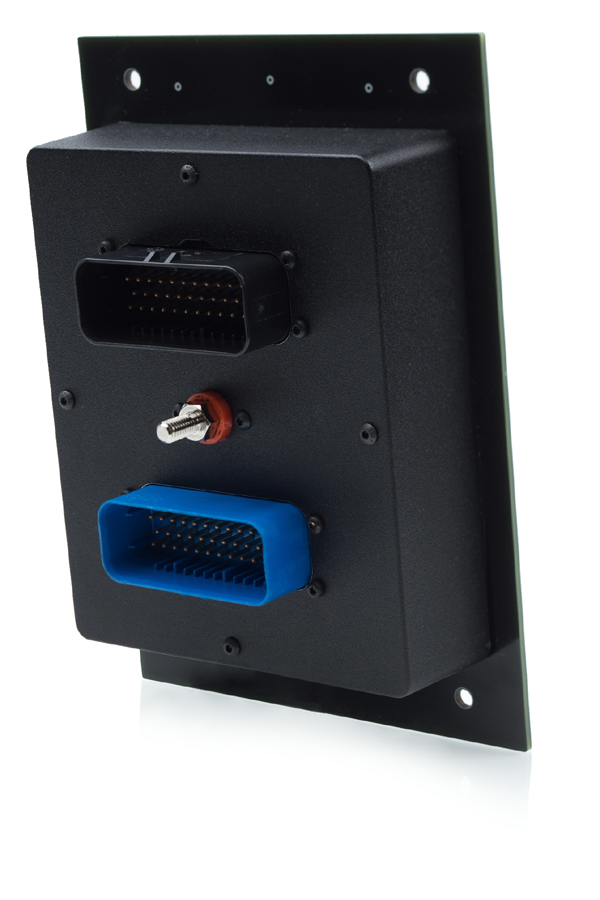

Hintere Anschlüsse: AMP 1-776231-1, AMP 1-776231-5
M6 Gewindebolzen für Stromeingang
Betriebsspannung: 7V-18V
Gesamtausgangsstrom: 160 A (permanent)
Aktuelle Einstellungen: 0A, 5A, 10A, 15A.
Kombinierte Kanäle für 20A, 25A, 30A
Stromausgänge 16
Motorsteuerungseingänge 16
Schaltereingänge/-ausgänge 16
Akku-Trennschalter XR Signaleingänge 2
Betriebstemperatur -10°C - +85°C
Scheibenwischer-Steuerung Spezielles Scheibenwischer-Modul mit Ruheposition-Eingabe
Rückbeleuchtung Einstellungen für niedrige und hohe Stromstärke
Umweltschutz Vordere und Hintere Dichtungen, Schutz vor Schmutz
Teilenummern CK-PDP-16
